工业自动化

工业自动化

工业 4.0 承诺使制造和过程控制实现更高的灵活性和生产力水平。但会随之带来艰巨的挑战。它有助于让受信任的伙伴将其能够提供的高级产品和技术以及行业专业知识转化为系统级解决方案。

工业4.0

工业4.0不仅是展望未来，同时也始于当前。我们的解决方案为今天的现有基础设施提供新一代灵活性、连接性和效率，并为您提供面向未来的投资指导，借此加速迈向工业4.0。

现场仪器

欢迎加入到工业 4.0 有最前沿。现场仪器将传感器、致动器、智能信号处理和可靠通信结合在一起，通常在最严苛的环境下运行。它们必须能够捕获并解读在企业级别传输到云的数据。算法和分析机制在这里将该数据转换为见解和行动。但在云中实现的理解完全取决于在节点上捕获的数据，因此质量至关重要。当今旧有的 4-20ma 现场仪器具有固有的功率约束，可能会限制满足工业 4.0 越来越高的边缘智能和安全需求的能力。ADI 正在将创新型电源解决方案、高级感应功能、精密测量、诊断安全以及更多智能技术推广到自动化领域的前沿感应和控制。

信号链

压力变送器

Pressure Transmitter

1 of 5

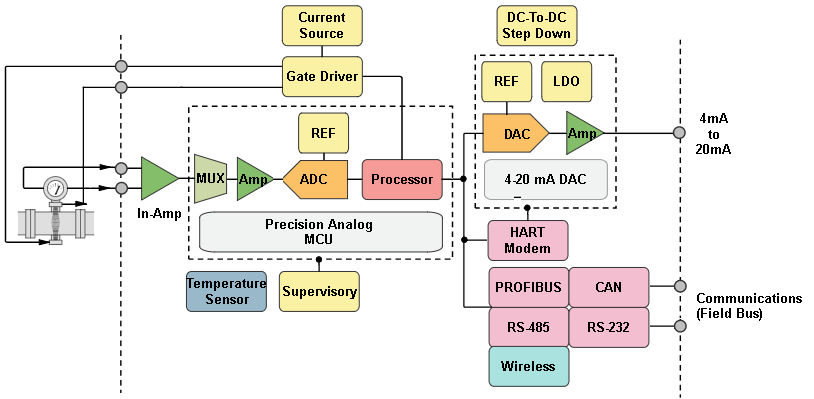

电磁流量变送器

Electromagnetic Flow Transmitter

2 of 5

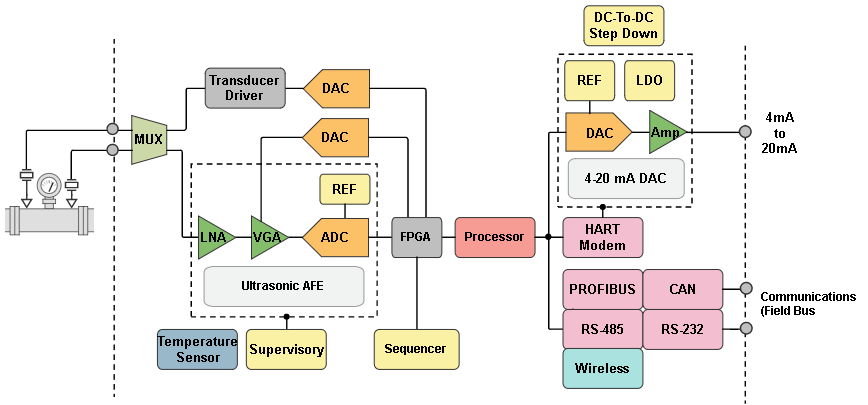

Ultrasonic Flow Transmitter

3 of 5

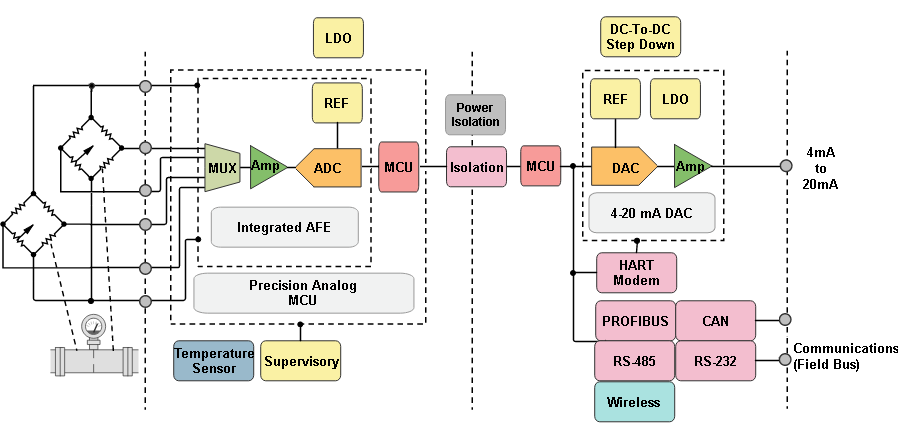

差分压力流量变送器

Differential Pressure Flow Transmitter

4 of 5

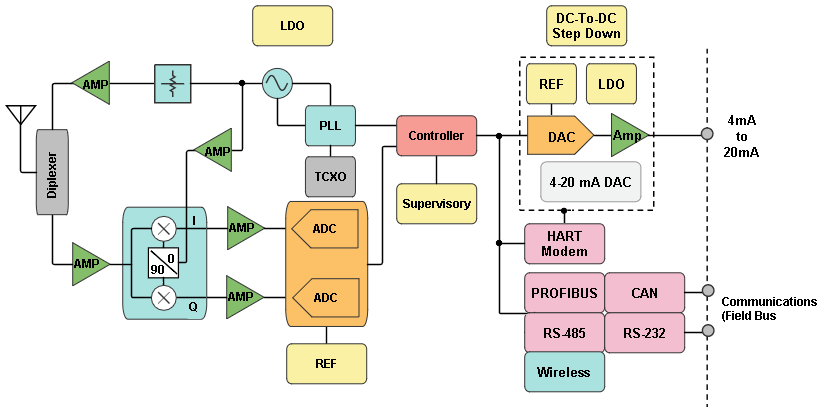

雷达液位变送器

Title of Signal Chain

5 of 5

特色产品

ADuCM362

集成双通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器

AD5700

低功耗HART调制解调器

ADUM1441

微功耗四通道数字隔离器，默认高电平（3/1通道方向性）

AD7124-4

集成PGA和基准电压源的4通道、低噪声、低功耗24位Σ-Δ型ADC

AD7124-8

集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

ADP2360

50 mA、60 V、高效率降压稳压器

温度控制器

在自动化系统中，温度感应无处不在。为了达到高性能温度感应和控制解决方案中所需的低噪声和低漂移规格，设计人员必须考虑多种因素以及每种因素对整个系统的影响。ADI 提供专门针对 RTD 和热电偶应用量身定制的产品和信号链解决方案。

信号链

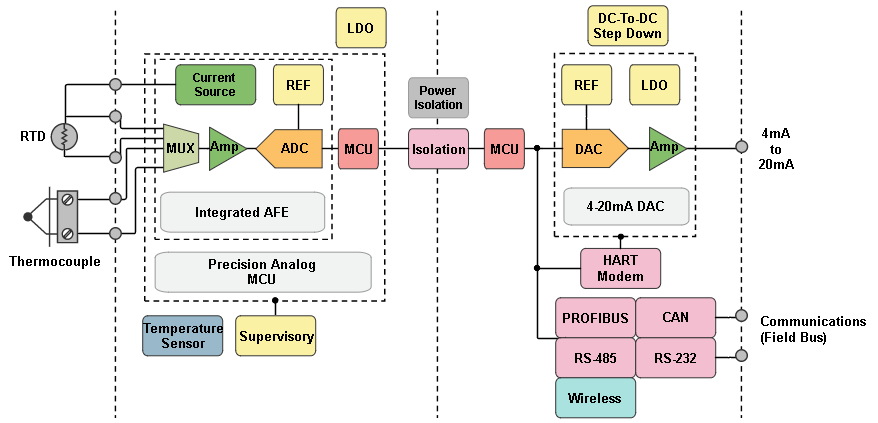

温度变送器

Temperature Transmitter

特色产品

AD7091R

1 MSPS、超低功耗、12位ADC、内置片内基准电压源、采用10引脚LFCSP和MSOP封装

ADT7420

±0.25℃精度、16位数字I2C温度传感器

AD7124-4

集成PGA和基准电压源的4通道、低噪声、低功耗24位Σ-Δ型ADC

AD7124-8

集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

运动控制

向工业 4.0 的过渡加速了工厂采用机器人、合作机器人和其他高级机器的速度，实现了更高的生产力水平。但在精密运动控制、通信互操作性和确定性以及更多地使用传感器进行位置感应并确保安全方面，新的设计挑战也随之而来。这就是我们致力于在多种技术之间实现最高的系统性能和领先集成的原因。之后，我们将其与广泛的运动控制系统级知识相结合，为您提供可以面向未来轻松升级的独特系统解决方案。

信号链

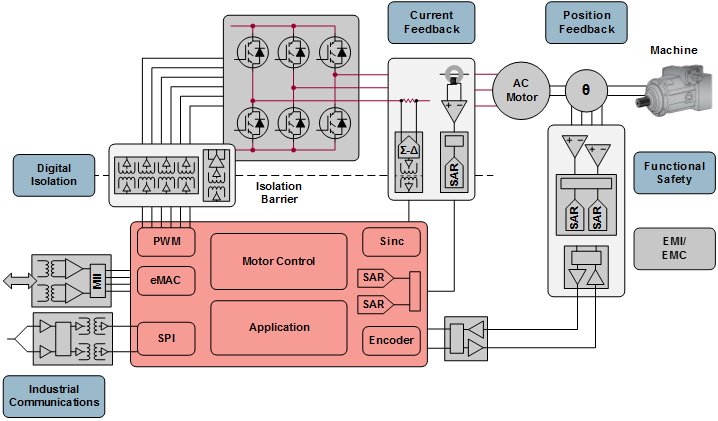

互连运动

Connected Motion

1 of 5

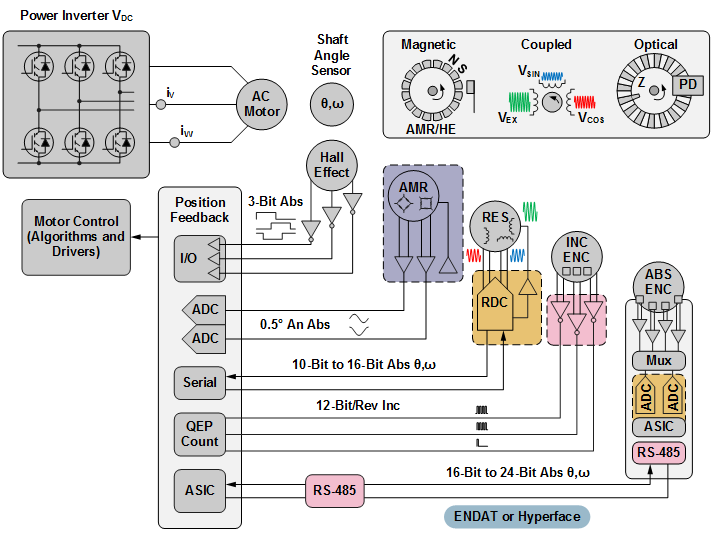

位置反馈

Position Feedback

2 of 5

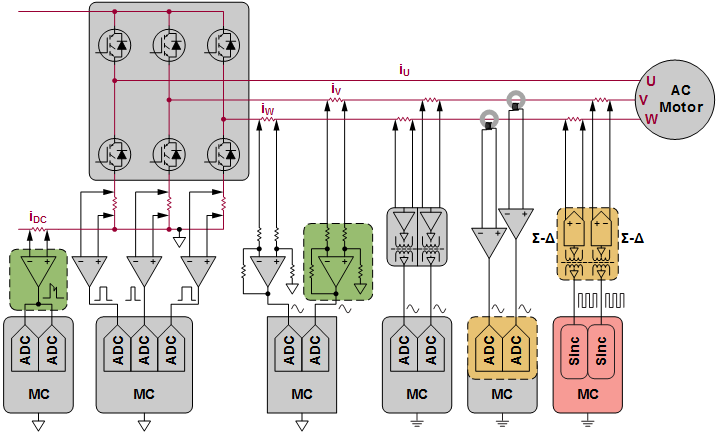

电流反馈

Current Feedback

3 of 5

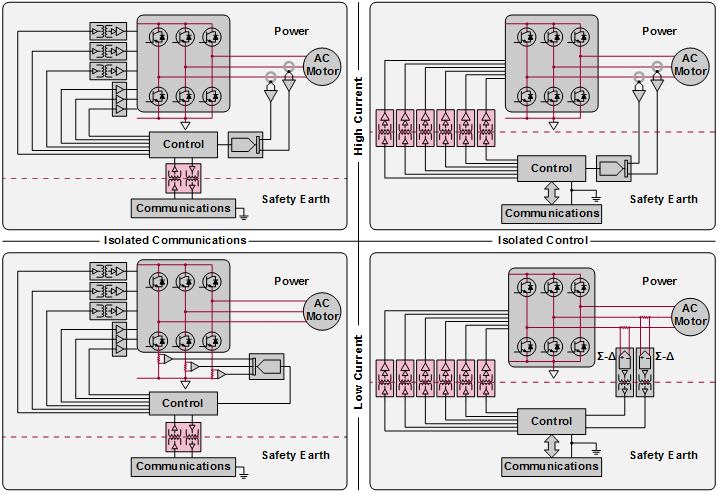

数字隔离

Digital Isolation

4 of 5

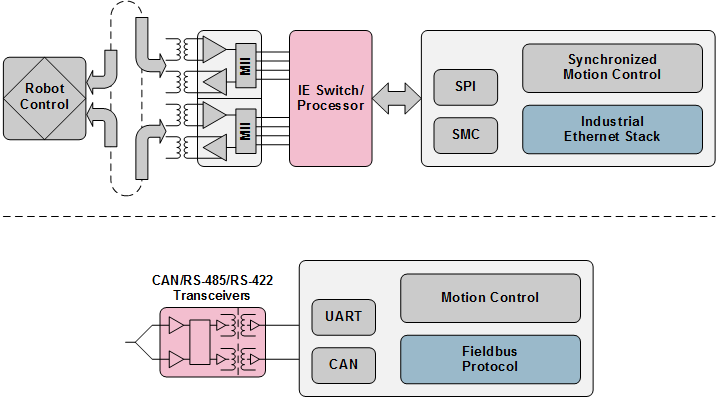

工业通信

Industrial Communications

5 of 5

特色产品

ADM3061E

3.0 V 至 5.5 V、具有 ±12 kV IEC ESD 保护能力的半双工 500 kbps RS-48…

ADM3062E

3.0 V 至 5.5 V、具有 VIO、±12 kV IEC ESD 保护的半双工 500 kbps RS-…

ADuCM4050

集成电源管理的超低功耗ARM Cortex-M4F MCU

ADuM4120

输出为 2 A 的隔离式高精度栅极驱动器

系统和子系统的平台

FLEXMC电机控制低压套件

评估FlexMC电机控制低压套件的评估板

FLEXMC电机控制通用交流套件

评估FlexMC电机控制通用交流套件的评估板

隔离式逆变器平台

隔离式逆变器平台评估板

EVAL-FMCMOTCON2

AD-FMCMOTCON2-EBZ 评估板

+

Reference Designs

CN0280

集成隔离式电源、用于太阳能光伏转换器的强大完全隔离式电流检测电路

CN0185

采用隔离式Σ-Δ型调制器、隔离式DC/DC转换器和有源滤波器的新型模拟/模拟隔离器

CN0373

隔离式USB转隔离式RS-485/隔离式RS-232接口

CN0368

磁阻角度和线性位置测量

CN0313

EMC COMPLIANT RS-485收发器保护电路

CN0256

隔离式LVDS接口电路

CN0196

隔离全桥驱动电路

CN0218

500 V共模电压电流监控器

CN0190

具有6 V至14 V输入且性能鲁棒的多电压、高效率、25 W通用电源模块

CN0240

具有270 V共模抑制性能的双向隔离式高端电流检测模块

CN0371

集成同步解调功能的低功耗LVDT信号调理器

CN0301

通用LVDT信号调理电路

CN0288

LVDT信号调理电路

CN0276

高性能、10位至16位旋变数字转换器

基于条件的监测

用于提高正常运行时间并加速实现工业 4.0 的机器健康解决方案

基于状态的监控可以早期检测和实时诊断机器和系统的异常情况。识别并隔离这些问题后，就有机会优化替换件库存、安排停机时间以进行计划中的维护并进行运行时工艺过程调整，从而延长设备的有效使用寿命。

无论是电机和泵，还是轴承和编码器，振动、电流和温度都是深入了解设备健康状况的关键信号。振动测量还可进一步隔离机械噪声和电气噪声，从而提供额外的数据，改善机器的诊断。

利用这些机器健康状况的深入见解，可以提高生产力和效率，最大限度地延长正常运行时间，加速实现工业 4.0。

实现工业资产的实时监控

轴承

初始磨损迹象通常会产生高频噪声，而这种噪声只能用宽带宽低噪声振动传感器或加速度计检测到。使用宽带宽可以早期检测到由于小金属碎片撞击而导致的轴承初始磨损。

错位和不平衡

轴对准的微小变化或电机座的不平衡需要使用低噪声稳定加速度计进行检测，该加速度计可检测影响电机性能的微小机械位移。

机床

高速操作（例如生产铣削或切割）过程中增高的振动水平可能损坏关键材料并降低精度。检测不规则缺陷的宽带宽低噪声传感器可提供实时数据作为反馈并进行机器控制。

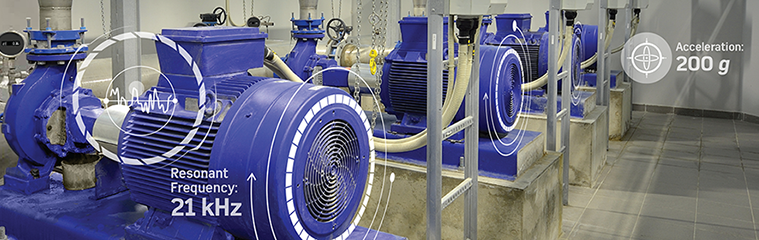

支持可提供更深刻洞察力的系统

利用我们深厚的领域专长和系统级方法，我们将与您合作，在领域、系统和嵌入级别了解并解决机器健康挑战。我们全面的技术和完整解决方案组合包括：

传感器和信号链设计

洞察力和分析是否有用取决于数据质量，因此，ADI 的高性能精密检测解决方案（包括 MEMS 惯性、温度和磁场）以及配套的信号链可提供准确、可靠的数据。

嵌入式软件设计

嵌入式系统需要仔细考虑采样和信号处理要求，以确保优化传感器数据以进行关键决策。集成模块利用优化的信号处理技术使传感器数据保真，提醒您可能有问题的机器和系统特征，同时最大限度地减少误警。

算法和洞察力

高质量的可靠数据为开发算法以实现能够诊断和预测机器健康状况的机器洞察力铺平了道路。实时异常和事件检测可加强基于状态的监控解决方案，让您更深入地了解机器总体健康状况，帮助您得出有用的结论。

机械系统设计

优化的状态监控解决方案必须考虑到机械安装注意事项和传感器连接位置，以确保可以从传感器解决方案中提取早期缺陷特征。

适用于设备健康监测的下一代基于状态的监控技术

好的决策需要准确的信息。在出现问题之前预测和诊断机器的健康状况需要有洞察力，而洞察力只能来源于精确、可靠的数据。了解基于状态的监控技术如何显著提高正常运行时间、生产力和质量。

特色产品

AD7768-1

具功率调节功能的 DC 至 204 kHz、动态信号分析、精准型 24 位 ADC

ADcmXL3021

宽带、低噪声、三轴振动传感器

ADXL1002

低噪声、高频 +/-50g MEMS 加速度计

信号链

有线工业接口

CbM Wired

1 of 2

适合工业物联网的无线技术

CbM Wireless

2 of 2

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

向工业 4.0 过渡需要与一位拥有深厚工业专业知识和向工业市场推广革命性技术进步辉煌历史的合作伙伴开展合作。ADI 已经在提供灵活的模拟 I/O 解决方案，使您能够向客户提供他们如今需要的产品以满足其制造和加工需求。

同时，我们正在备战未来。由于工业系统变得越来越分散，因此对容量、可配置性和效率的需求亦越来越高。ADI 正在开发下一代 I/O 解决方案以满足这些系统的需要，确保您可以继续交付您的客户需要的产品。

信号链

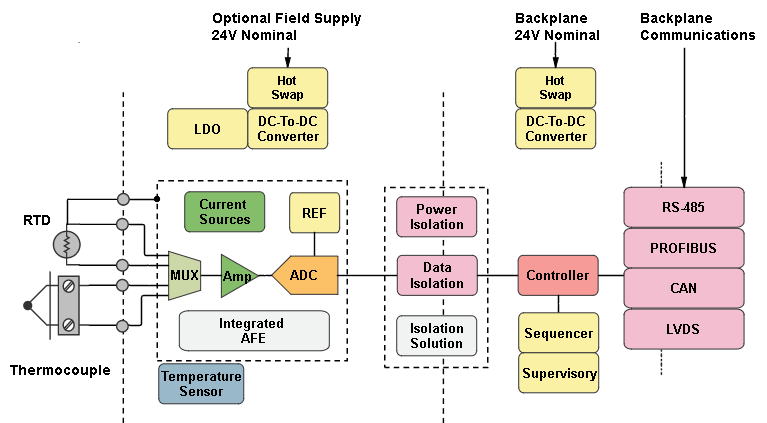

温度模拟输入

Analog Input Temperature

1 of 5

群组隔离模拟输入

Analog Input Group Isolated

2 of 5

通道间隔离模拟输入

Analog Input Channel-Channel Isolated

3 of 5

通道间隔离模拟输出

Analog Output Channel-Channel Isolated

4 of 5

群组隔离模拟输出

Title of Signal Chain

5 of 5

特色产品

AD5758

单通道、16位电流和电压输出DAC，提供动态功率控制和HART连接

ADP1031

具有七个数字隔离器的三通道隔离式微功耗管理单元

AD7124-4

集成PGA和基准电压源的4通道、低噪声、低功耗24位Σ-Δ型ADC

AD7124-8

集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

FIDO5100

支持 PROFINET、EtherNet/IP、Modbus/TCP、POWERLINK、SERCOS…

FIDO5200

支持 PROFINET、EtherNet/IP、Modbus/TCP、POWERLINK、SERCOS…

Reference Designs

CN0203

仅需使用两个模拟器件的灵活的PLC/DCS模拟输出模块

CN0225

针对工业过程控制和自动化的高阻抗、高CMR、±10 V模拟前端信号调理

CN0337

带三线式补偿的12位、300 kSPS、单电源、完全隔离式RTD温度测量系统

CN0198

用于动态电源控制型DAC的高瞬态电流5 V稳压器

CN0321

具有HART的完全隔离、单通道电压、4 mA至20 mA输出

CN0233

16位工业、隔离电压电流输出的DAC，同时提供隔离的DC-DC电源

CN0270

完整的4 mA至20 mA HART解决方案

CN0229

用于I/O卡和PLC应用的4通道、灵活、可配置、电压和电流输出电路

CN0295

灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动

CN0287

具有0.5°C精度的隔离式4通道热电偶/RTD温度测量系统

CN0278

具有额外电压输出能力的完整4 mA至20 mA HART解决方案

CN0335

12位、300 kSPS、单电源、完全隔离式数据采集系统，用于±10 V输入

CN0348

16位、单电源、缓冲电压输出模数转换器，具有低于±1 LSB的积分非线性和差分非线性

CN0336

12位、300 kSPS、单电源、完全隔离式数据采集系统，用于4-20 mA输入

CN0364

PLC/DCS四通道电压和电流输入，兼容HART

CN0148

基于16位8通道DAS AD7606的可扩展多通道同步采样数据采集系统(DAS)的布局考虑

CN0143

利用运算放大器AD8042构建用于电压输出和电流输出DAC的单端差分转换器

CN0146

利用四通道单刀单掷开关ADG1611和仪表放大器AD620构建低成本可编程增益仪表放大器电路

CN0169

如何利用16位电压输出DAC AD5542A/AD5541A实现高精度电平设置

CN0206

热电偶温度测量系统，耗用电流低于500 μA

CN0255

16 位、100 kSPS 单电源低功耗数据采集系统

CN0251

24 位、4.7 Hz、4 通道模拟数据采集系统

CN0183

采用+12V至±5V电源的精密、16位双极性输出电压源

CN0179

4-20 mA低功耗、14位、过程控制电流环路发送器

CN0175

具有84 dB SNR和出色的通道间匹配性能的低成本、8通道、同步采样数据采集系统

CN0177

18位、线性、低噪声、精密双极性±10 V直流电压源

CN0260

采用PGA的过采样SAR ADC，可实现125 dB以上的动态范围

CN0313

EMC COMPLIANT RS-485收发器保护电路

CN0267

具有HART接口的完整4 mA至20 mA环路供电现场仪器

CN0318

16位、线性、超稳定、低噪声、双极性、±10 V直流电压源

CN0325

使用4引脚或6引脚端子板的PLC/DCS通用模拟输入

CN0247

12位、1 MSPS SAR ADC和驱动器，总功耗低于5 mW

CN0191

20位、线性、低噪声、精密、双极性±10V直流电压源

CN0180

用于工业级信号的精密单电源差分ADC驱动器

CN0202

灵活、高精度、低漂移的PLC/DCS模拟输出模块

CN0204

灵活、高精度、低漂移的PLC/DCS模拟输出模块

CN0209

适合过程控制应用的完全可编程通用模拟前端

CN0213

适合过程控制应用的完整高速、高共模抑制比(CMRR)精密模拟前端

CN0257

20位、线性、低噪声、精密、单极性+10 V直流电压源

CN0200

18位、线性、低噪声、精密双极性±10 V直流电压源

CN0194

电流隔离、双通道、16位、同步采样、菊花链连接的数据采集系统

CN0254

16 位、250 kSPS、8 通道单电源隔离数据采集系统

CN0345

集成PGIA、用于工业级信号的低功耗、多通道数据采集系统

CN0310

24 位、250 kSPS 单电源数据采集系统

CN0269

18位、1.33 MSPS、16通道数据采集系统

CN0201

完整的5 V单电源8通道多路复用数据采集系统，集成用于工业级信号的PGIA

CN0384

采用低功耗、精密、24位Σ-Δ型ADC的全集成式热电偶测量系统

CN0381

采用低功耗、精密、24位Σ-Δ型ADC的全集成式4线RTD测量系统

CN0383

采用低功耗、精密、24位Σ-Δ型ADC的全集成式3线RTD测量系统

CN0376

适合PLC/DCS应用的通道间隔离温度输入（热电偶/RTD）

工业功能安全

自动化如果不安全，就谈不上智能。功能安全在工业 4.0 中发挥着重要作用 – 不仅因为安全是未来工厂的基本要素，而且因为功能安全还可确保更高的可靠性、更精确的诊断和更大的弹性。

IEC 61508 是工业应用中所用集成电路设计的功能安全标准。ADI 已经采用此标准来扩展我们业已非常严格的新产品开发流程。这可确保 IEC61508 要求的额外安全计划、安全分析、验证和确认得以执行。为了确保连续实施改进流程，ADI 成为了主要产业委员会的积极成员，其主管工程师已经获得领先行业功能安全认证机构的认证。

我们对客户的承诺包括彻底的产品开发流程、既定的零缺陷文化和内部行业认证的功能安全领域专家，他们可帮助您构建产品以满足第三方认证标准并加快您的产品 的上市速度。

过程控制和工厂自动化

过程控制是运用功能安全的最早行业之一，具体标准是 IEC61511，但基础设备（例如 PLC、现场仪表和致动器）是按照 IEC61508 设计的。在工厂自动化中，适用的领域特定标准为 ISO13849、IEC62061 以及 IEC61508。

凭借以下有利因素，我们在功能安全设计中为客户提供了优势：

• 应用领域内的深厚经验

• 与 IEC61508 相容的开发过程

• 彻底了解诊断、可靠性预测和合理的任务剖面

了解有关专门针对过程控制和工厂自动化而设计的 ADI 产品的更多信息：ADuCM362、AD7124 和 ADCMP671。

运动控制

在常规运动控制应用中，IEC 61800-5-2 是 IEC61508 的变速驱动解读版。该标准定义了诸如 STO（安全扭矩关闭）、SLS（安全限制速度）和 SOS（安全操作停止）等安全功能。对于集成电路，IEC 61508 仍是相关标准。

了解有关专门针对运动控制而设计的 ADI 产品的更多信息：ADSP-CM407、ADSP-CM417、AD7403 和 AD2S1210

机器人和合作机器人

在传统上，机器人总是被关在笼子中，并会设计功能安全系统，使机器人与人类分开。如今，机器人正在以合作机器人和 AGV（自动导引车）的形式走出笼子。适用的安全标准为 ISO13849 和 IEC62061（IEC61508 的机器解读版）。COBOT 或合作机器人设计为与人直接互动，适用标准为 ISO10218-1 和 ISO10218-2，并提供机器人的设计和应用要求，但还包括有关协同操作的指南。

了解有关专门针对机器人和合作机器人而设计的 ADI 产品的更多信息：AD7902、fido5100、fido5200 和 ADI 汽车 LIDAR 传感器。

工业通信

IEC61784-3 和 IEC 62280/EN 50159 中提供了有关网络内功能安全的指南。在 IEC61508-2:2010 内，有两种实现功能安全的基本途径：白色通道和黑色通道。黑色通道途径是最常用的实现形式，因为它不对底层网络进行任何假设，因此，所有安全功能均通过应用代码在两端实现。

了解有关可实现低成本黑色通道功能安全的 ADI 产品的更多信息：fido5100 和 fido5200。

我们提供具有诊断功能的产品以帮助您开发适用于工业应用的功能安全设计。其中的一些产品现在附带安全数据手册。NDA 通常要求提供安全数据手册，因此，请与您的 ADI 销售代表联系以获取或索要特定的安全数据手册。

Key Products

AD7124-4

集成PGA和基准电压源的4通道、低噪声、低功耗24位Σ-Δ型ADC

AD7124-8

集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

ADSP-CM417F

双核： 带13+ ENOB ADC、LQFP 176的240MHz ARM Cortex-M4和100MHz…

AD7902

双通道、伪差分、16位、1 MSPS Pul SAR 12.0 mW ADC，采用QSOP封装

AD7770

8通道24位同步采样ADC

ADCMP671

低功耗可调UV和OV监控器，采用400 mV 0.275%基准电压源

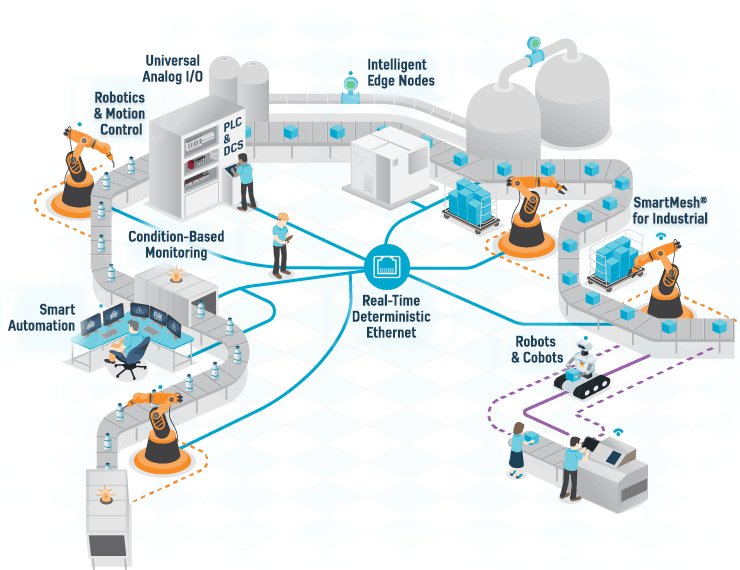

加速迈向工业 4.0

工业 4.0 借助边缘到云计算、分析、软件可配置系统等方面的重大技术进步，有望极大地提高生产力、灵活性和安全性。这些优势如此明显，但如何来实现呢？如今应该在哪些领域投资，如何面向未来做好准备？

让我们为您解答这些问题，与您分享独特的见解，帮助您和您的客户迈向工业 4.0 之路，全速前进。我们丰富的模数转换技术（检测、测量、连接、解读、驱动和安全）经验以及深厚的专业领域知识，将有助于您解决当今最棘手的信息物理系统挑战，充满信心地迎接未来。

了解我们如何帮助您立足眼前、面向未来，以更智能方式和更快速度向前迈进。

了解 ADI 在哪些领域能够协助您加速向工业 4.0 过渡。更多信息请参阅下文。

立足眼前、面向未来

运用我们《工业 4.0 实施指南》中的六种有效的商业策略，充分把握当今的工业 4.0 商机。获取有关目前可行、未来可期以及有助于达成目标的最佳路径的实用见解。

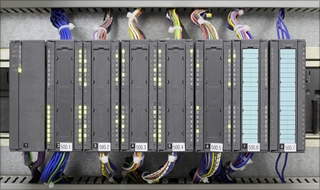

灵活的通用模拟 IO

工厂对更大容量和更高灵活性的需求推动了对更灵活 IO（输入/输出）架构的需求。ADI 即将推出我们的下一代通用 I/O 解决方案，届时将提供更高的集成度、稳健性、灵活性和效率，从而显著节省时间和成本。我们将继续将其作为我们的重点研究领域和资源。

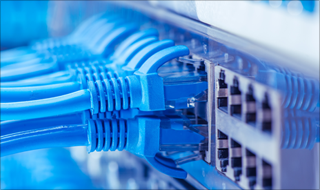

实时确定性以太网

您如何支持当今现有的众多通信协议和标准，同时还要考虑工业 4.0 的通信需求？这正是工业以太网所面临的挑战。了解我们如何推进研究并与领先的行业合作伙伴协作将以太网解决方案运用到流程和工厂。

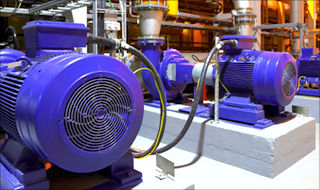

基于条件的监测

通过最大限度地提高机器正常运行时间和效率，在自动化中使用 CbM 已经在某种程度上实现了工业 4.0 所承诺的生产力提升。我们的 MEMS 振动传感器技术与我们的精密转换器、线性、隔离和电源技术相结合，正在实现高质量机器健康数据向可行见解的转化。

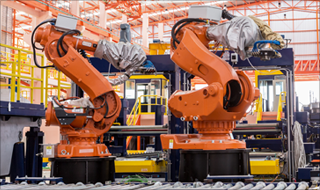

智能机器人和合作机器人

通过工业 4.0 实现的效率和灵活性在很大程度上归功于使用更多的机器人、合作机器人和其他高级机器。所有这些都依赖于基于系统设计、创新技术和战略合作伙伴关系而构建的更高级电机控制解决方案。
